SOFTWARE GRATIS PARA PRESUPUESTOS ELECTROMECÁNICOS

Con ConstrucSoft Mecánico–Gratis, tiene ahora la oportunidad de presupuestar sin ningún costo todo tipo de obras electromecánicas, en cualquier PC, debido a que el sistema trabaja perfectamente en todo tipo de Windows, siendo los alcances los siguientes:

  • Presupuesto total de la obra, sin efectuar ningún análisis de precio unitario
  • Cálculo de los materiales básicos y consumibles
  • Conformación de cuadrillas de personal
  • Asignación de equipos mayores en base a un cronograma mensual, calculando los combustibles y la relación de choferes u operadores
  • Relación de equipos menores como porcentaje de incidencia del valor de reposición


viernes, 5 de junio de 2020

PRESUPUESTO DE TANQUES DE ALMACENAMIENTO DE PETRÓLEO

El software para construcción CONSTRUCSOFT-MECÁNICO, es un sistema para presupuestos mecánicos en forma global sin análisis de precios unitarios, en base a rendimientos de horas hombre, calcula todos los recursos necesarios y las facilidades temporales para la obra. El sistema obtiene los análisis de precios unitarios.



Descargar artículo de tanques de almacenemiento


El presente presupuesto trata sobre el montaje de 2 tanques de almacenamiento de petróleo de 146 MB, en la zona de la selva, en el Departamento de Loreto, en el Perú.

TANQUES DE ALMACENAMIENTO DE PETRÓLEO - CARACTERÍSTICAS

Tanques de acero de techo cónico.

Altura: 14.4 metros, conformado por 8 anillos de 1.8 metros de altura por añillo.

Diámetro: 46 metros

Plazo de ejecución: 12 meses

Todos los materiales son proporcionados por el cliente en la ciudad de Lima.

Existen 2 formas para efectuar el montaje de los anillos para este tipo de tanques, diferenciándose en los rendimientos finales y en el tipo de equipos.

SISTEMAS EMPLEADOS PARA EL MONTAJE DE TANQUES DE ALMACENAMIENTO DE PETRÓLEO

La forma tradicional consiste en montar el primer anillo inferior y sobre este anillo, montar los siguientes anillos, empleando para este proceso una grúa de 18 toneladas.

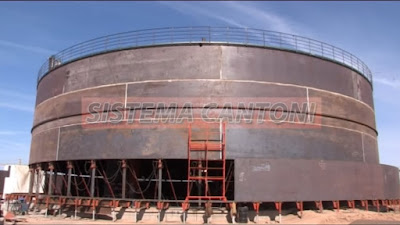

La otra forma de montaje es mediante el empleo de gatas hidráulicas como el sistema Cantoni, que consiste en armar una estructura especial sobre la cual, se arma mediante soldadura el último anillo que es el que estaría en la parte más alta del tanque, este anillo se iza mediante gatas hidráulicas, una vez izado este anillo, se coloca en su lugar las planchas del siguiente anillo superior, se sueldan y se iza el anillo y así sucesivamente.

El proceso del sistema Cantoni se puede ver directamente en Google.

DESCARGAR SISTEMA GRATIS DE ConstrucSoft-Mecánico

Usted puede ver el presupuesto completo de esta obra descargando el sistema Gratis de ConstrucSoft-Mecánico desde www.construcsoft.com, ingresando a SISTEMAS CONSTRUCSOFT / Descargar Libros Sistemas y Manuales / Descargar Sistema Demo – ConstrucSoft Mecánico.

Generalmente las obras civiles se presupuestan en base a los análisis de precios unitarios, teniendo como consecuencia final el presupuesto total de la obra. En cambio las obras electromecánicas se analizan en forma global, teniendo como consecuencia final los análisis de precios unitarios.

Esta metodología inversa aplicada a las obras electromecánicas, tiene la ventaja de poder determinar exactamente todos los componentes de la obra en: materiales básicos, materiales consumibles, mano de obra directa, equipos mayores, combustibles, choferes u operadores, equipos menores y herramientas.

TIEMPO EMPLEADO PARA LA ELABORACIÓN DEL PRESUPUESTO

Vamos a demostrar la facilidad, rapidez y exactitud empleando ConstrucSoft-Mecánico en la elaboración del presente presupuesto, el cual requiere solo del 20% de esfuerzo frente a los sistemas tradicionales con un margen de error del ± 2 %, y elaborado en un tiempo de  5 días.

1er día para el estudio del proyecto y análisis de la logística de la obra.

2do día para la generación del metrado con los respectivos rendimientos y cálculo de los materiales consumibles

3er día para la determinación de los costos de mano de obra, equipos y materiales.

4to día para cálculo de los gastos generales, la asignación de equipos en las partidas, elaboración del cronograma.

5to día verificación final del proyecto e impresión

TANQUES DE ALMACENAMIENTO DE PETRÓLEO METODOLOGÍA DE CÁLCULO

El proceso para determinar el cálculo del costo del montaje de los tanques, consiste en conformar el metrado con los rendimientos en horas-hombre de las partidas, conjuntamente el cálculo de los materiales básicos y materiales consumibles.

Luego se calcula en función a un cronograma el costo de los equipos mayores, y se asignan los equipos menores como un costo de depreciación al final de la obra.

Por último se calculan los gastos generales variables y gastos generales fijos, con lo cual se llega al presupuesto final de la obra sin haber efectuado ningún análisis de precio unitario.

Si se desea obtener los análisis de precios unitarios, se debe asignar los equipos mayores, equipos menores a las partidas donde los equipos intervengan, obteniéndose los análisis de precios unitarios de todas las partidas de la obra.

A continuación mostramos la metodología empleada por ConstrucSoft-Mecánico para el cálculo del montaje de los tanques de almacenamiento.

Montaje de tanques

Montaje de tanques


Montaje de tanques


EL PRESUPUESTO

PRESUPUESTO DE TANQUES DE ALMACENAMIENTO

En términos generales la obra consiste en: transporte de los materiales desde la ciudad de Lima hasta la zona de montaje, efectuar los trabajos preliminares, arenado y pintura, prefabricación, montaje de tanques y pruebas hidráulicas.

Siendo el presupuesto final es el siguiente:

Presupuesto de tanques de almacenamiento




















MANO DE OBRA DIRECTA - CONFORMACIÓN DE METRADO

CONFORMACIÓN DEL METRADO POR RENDIMIENTOS EN HORAS HOMBRE

El metrado de la obra se conforma en base al archivo maestro de rendimientos de la empresa, donde están almacenados los rendimientos propios de la empresa en obras anteriormente ejecutadas. Para lo cual el sistema multiplica el metrado por el rendimiento (h-h/und) de cada una de las partidas, obteniendo así la cantidad total de horas-hombre.

Durante la conformación del metrado, se asignan en las partidas, los materiales básicos y materiales consumibles, teniendo en cuenta que estos materiales son para el volumen total de cada partida.




























MATERIALES BÁSICOS Y MATERIALES CONSUMIBLES

Para el caso de la partida 02.07 ERECCIÓN DE CILINDRO – ANILLOS 1 Y 2, de 203.52 toneladas de planchas, se ha calculado previamente que se requieren 788 metros de soldadura. Estos 788 metros de soldadura, son la cantidad de referencia en base a la cual el sistema calculará la cantidad de soldadura y los discos esmeril.

Adicionalmente en esta partida, se han colocado las 120 planchas de acero  proporcionadas por el cliente, con la finalidad de obtener el peso total de los materiales a transportar.

A continuación mostramos el cálculo de los materiales consumibles necesarios para la obra en función a las cantidades de referencia.

Cálculo de materiales

































De esta forma se calcula en el metrado el total de horas-hombre y la cantidad total de los materiales básicos y los materiales consumibles necesarios para toda la obra.



CRONOGRAMA DE UTILIZACIÓN DE EQUIPOS MAYORES

CRONOGRAMA DE UTILIZACIÓN MENSUAL DE EQUIPOS MAYORES

Los equipos mayores o equipos pesados, se asignan en forma global para el plazo de duración de la obra, aquí todos los equipos se cargan en máquinas mes (M-M), en un cuadro de utilización de equipos.


Cronograma de utilización de equipos


















Es importante analizar y definir el tipo de trabajo por cada uno de los equipos y el tiempo que será empleado en la obra. En este caso los equipos se han asignado en un cronograma de utilización de equipos, en base a las siguientes consideraciones.

La grúa de 7 toneladas se empleará por 60 días para el armado de las planchas del fondo del tanque, y 30 días para el montaje de la escalera espiral. Teóricamente se requiere la grúa por 3 meses. Pero de acuerdo al cronograma y como las actividades no son continuas, se requiere de un tiempo de 7 meses, por lo tanto este será el tiempo que se tendrá que asignar la grúa a la obra.

Igualmente para el armado y soldado de planchas de techo y cilindro, se requerirá por 9 meses una grúa de 18 toneladas, que es el tiempo desde el principio hasta el final de la obra.

Por otro lado se requiere de un grupo electrógeno de 135 kW para todos los trabajos de soldadura, por ello se considera este grupo durante toda la obra.

También se requiere un grupo electrógeno de 50 KW para los campamentos, y los trabajos de arenado y pintura, el cual que también se asigna desde el inicio hasta el final de la obra.

Para los trabajos de soldadura de las planchas de fondo, techo y cilindro, se requieren máquinas de soldar eléctricas y de gasolina. Estas se asignan a la obra en máquinas-mes, de acuerdo al criterio del ingeniero, o en función a la experiencia en obras similares.

Como se requiere colocar una capa asfáltica sobre la base, se necesita un equipo mezclador para sello, el cual se está considerando durante los 4 primeros meses.

CÁLCULO DE COMBUSTIBLES

Una vez asignados los equipos en el cronograma determinamos los combustibles, en galones por día,  por cada uno de los equipos mayores considerados en la obra.

Cálculo de combustibles











CHOFERES U OPERADORES DE EQUIPOS MAYORES

Adicionalmente ConstrucSoft Mecánico, permite asignar a los equipos mayores que los requieran, los respectivos choferes u operadores.

Choferes y operadores de equipos mayores











IMPLEMENTOS DE SEGURIDAD

Asimismo por cada chofer u operador se asignan los respectivos implementos de seguridad.


Cálculo de implementos de seguridad

EQUIPOS MENORES

EQUIPOS MENORES EN OBRAS MECÁNICAS

Como equipos menores se está considerando aquellos que por sus características no han sido considerados dentro del grupo de equipos mayores, por ser pequeños y ligeros.


Equipos menores



















En la presente obra se está considerando equipos menores como: equipos de oxicorte, esmeriles, taladros, tecles, tirfords, a los cuales se les aplica un porcentaje de incidencia como valor de reposición al término de la obra.

HERRAMIENTAS

LAS HERRAMIENTAS COMO PORCENTAJE DE LA MANO DE OBRA DIRECTA

Las herramientas vienen a ser los equipos menudos que no han sido presupuestados, estos generalmente están incluidos en las cajas de herramientas de los operarios, tales como: alicates, martillos, sierras, llaves de mano, desarmadores y etc.


Herramientas

CÁLCULO DE LOS GASTOS GENERALES

CÁLCULO DE GASTOS GENERALES VARIABLES Y FIJOS

ConstrucSoft-Mecánico permite calcular al detalle los gastos generales variable y los gastos generales fijos, de acuerdo al siguiente cuadro.


Cálculo de los Gastos Generales

SALARIOS DEL PERSONAL MANO DE OBRA DIRECTA

SALARIOS DEL PERSONAL MANO DE OBRA DIRECTA

Aquí es posible alimentar por cada personal, el salario mensual, el % de leyes sociales, las bonificaciones, los sobretiempos y los implementos de seguridad.


Salarios de personal - Mano de obra directa

IMPLEMENTOS DE SEGURIDAD

Los implementos de seguridad se asignan como un % de incidencia sobre todos los trabajadores, por ejemplo para el implemento delantal del soldador, se ha considerado 50 % para el oficial oxigenista, esto quiere decir que la mitad de todos los oficiales oxigenistas, tendrán un delantal de soldador.

Cálculo de implementos de seguridad






PRESUPUESTO TOTAL

PRESUPUESTO TOTAL DE OBRA

Hasta este punto ConstrucSoft–Mecánico, ha obtenido con gran exactitud el Costo Total Directo de la obra, sin haber efectuado ningún análisis de Precio Unitario.

El presupuesto total se ha calculado  en forma global en los rubros de: Mano de Obra Directa, Equipos Mayores, Equipos Menores, Herramientas y Gastos Generales.

El Presupuesto

Muchas veces hasta aquí se da por terminado el presupuesto, por requerir solo el costo de la obra y no los análisis de precios unitarios.

Si se desea obtener los análisis de precios unitarios, y la programación de obra, habrá que efectuar los procedimientos siguientes.

ASIGNACIÓN DE CUADRILLAS DE PERSONAL

ASIGNACIÓN DE CUADRILLAS DE PERSONAL EN LAS PARTIDAS DEL METRADO

ConstrucSoft-Mecánico asigna las cuadrillas a la obra, a cada una de las partidas del metrado, en base a un maestro de cuadrillas. Aquí es posible ver las actividades que  realiza una determinada cuadrilla, acomodar las cuadrillas de acuerdo a los requerimientos de la obra.


Asignación de Cuadrillas de Personal

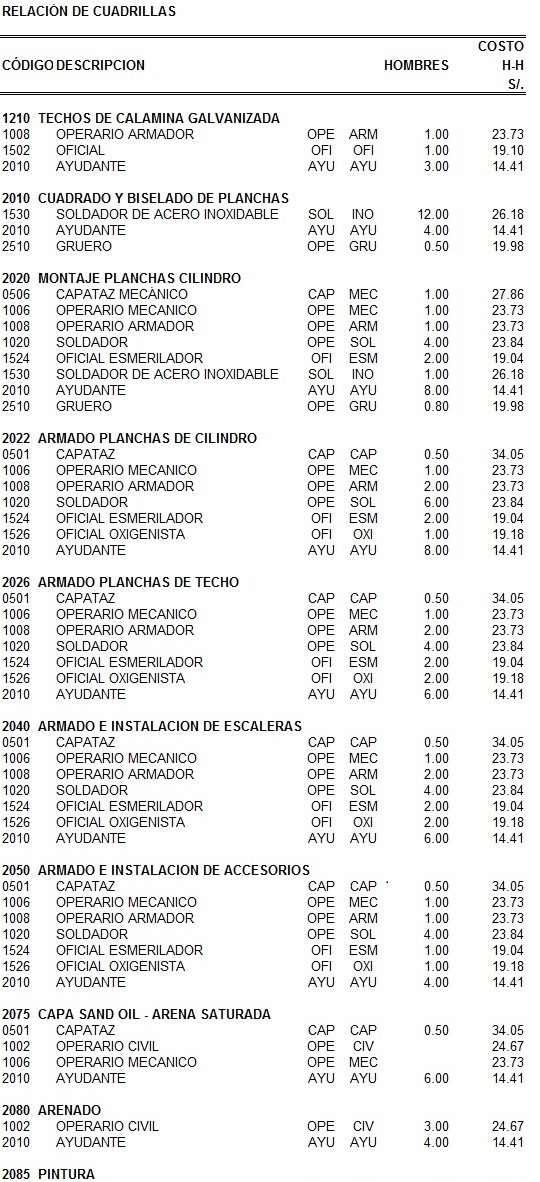

RELACIÓN DE CUADRILLAS PARA LA OBRA

La relación de cuadrillas consideradas, son las siguientes:


Relación de cuadrillas




FACILIDADES TEMPORALES

FACILIDADES TEMPORALES PARA LA OBRA

Las facilidades temporales son parte de la infraestructura que requiere una empresa para poder ejecutar la obra.

ConstrucSoft determina la cantidad promedio de hombres de mano de obra directa, los choferes, el personal de supervisión y la mano de obra indirecta, lo cual es útil para determinar la dimensión de los campamentos.

Facilidades temporales

INCIDENCIA DE EQUIPOS MAYORES Y EQUIPOS MENORES POR PARTIDAS

INCIDENCIA DE LOS EQUIPOS MAYORES Y EQUIPOS MENORES EN LAS PARTIDAS DEL METRADO

ConstrucSoft-Mecánico permite asignar los equipos mayores y equipos menores a cada una de las partidas del presupuesto con la finalidad de obtener los análisis de precios unitarios.

Aquí se está asignando la grúa de 7 toneladas para los trabajos de prefabricación, para el armado y soldado de las planchas de fondo, en la erección de perfiles de techo y en los trabajos de la pasarela metálica.

La grúa de 18 toneladas se asigna para la erección del cilindro y las planchas del techo.

El grupo de 50 kW para los trabajos de arenado y pintura.

Efectuándose este proceso en todos los demás equipos.


Incidencia de equipos mayores y equipos menores

PRESUPUESTO DESAGREGADO

PRESUPUESTO DESAGREGADO DEL MONTAJE DE TANQUES DE ALMACENAMIENTO

Una vez asignados los equipos a las partidas de la obra, se obtiene el presupuesto desagregado, de cada una de las partidas, en base a los siguientes rubros:

  • Partidas globales/estimadas
  • Materiales básicos y suministros
  • Materiales consumibles
  • Mano de obra directa
  • Choferes y operadores
  • Equipos mayores, equipos menores y combustibles
  • % de herramientas
El Presupuesto Desagregado









Básicamente, lo que tenemos, es el presupuesto total desagregado en sus componentes, donde la suma de los componentes da el costo total de cada partida.

De igual manera el total de cada partida cuadra exactamente con el producto del metrado por el precio unitario.

GENERACIÓN DE LOS ANÁLISIS DE PRECIOS UNITARIOS EN CONSTRUCSOFT

Ingresando a una determinada partida, se tendrá el análisis de precio unitario.

Análisis de Precio Unitario

Este análisis de precio unitario, es la consecuencia final al presupuestar las obras electromecánicas en forma global.

Aquí, tenemos el análisis correspondiente a la partida 02.05 ARMADO Y SOLDADO DE FONDO, en el cual se muestra en la parte superior la cuadrilla de 18.8 hombres, el rendimiento de 18.60 horas-hombre/tonelada y el avance de la cuadrilla, de 10.11 toneladas/día.

Como contenido del análisis, se encuentran los recursos agrupados en materiales, mano de obra y  equipos, con indicación de la cantidad de hombres y la cantidad de equipos.


CONSOLIDADO DE RECURSOS

CONSOLIDADO DE RECURSOS PARA LA OBRA

ConstrucSoft-Mecánico obtiene la cantidad total de recursos necesarios para toda la obra, con la posibilidad de ordenar los recursos de acuerdo al rubro, o de acurdo a los costos parciales.


Consolidado de recursos

CÁLCULO DE PESOS Y ÁREAS

CÁLCULO DE LOS PESOS Y ÁREAS A PINTAR

ConstrucSoft-Mecánico ha determinado el peso total de los materiales de 841.80 toneladas, lo cual es útil para determinar el costo de transporte, asimismo determina el área a pintar, en este caso 11,092.78 m2.


Cálculo de Pesos y Áreas

PROGRAMACIÓN DE OBRA

PROGRAMACIÓN DE OBRA POR AVANCE DE FASES

Construcsoft-Mecánico, permite efectuar una rápida programación, colocando directamente los porcentajes de avance previstos en cada una de las fases, en el plazo de duración de la obra, permitiendo conocer antes de ejecutar la obra, la cantidad total de recursos distribuidos en el plazo de obra, el cronograma valorizado, la distribución de equipos y distribución de personal en el plazo de obra.

Programación de Obra


DISTRIBUCIÓN DEL METRADO EN EL PLAZO DE OBRA

DISTRIBUCIÓN DEL METRADO EN EL PLAZO DE DURACIÓN DE LA OBRA

En base al porcentaje de avance de las fases se obtiene la distribución del metrado, en el plazo de duración de la obra. Aquí es posible modificar directamente los volúmenes de obra del metrado, a fin de obtener una mayor precisión la distribución del metrado.


Distribución del metrado en el tiempo

CONSOLIDADO DE RECURSOS EN EL TIEMPO

CONSOLIDADO DE RECURSOS EN EL PLAZO DE DURACIÓN DE LA OBRA

De acuerdo al metrado distribuido en el tiempo, el sistema obtiene la cantidad de recursos en el tiempo, lo cual es útil para la adquisición de materiales para la obra.


Consolidado de recursos en el tiempo
